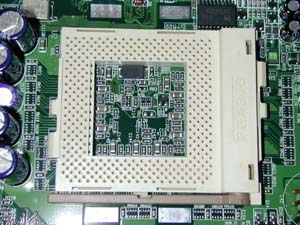

当然のようにFC-PGA対応のソケット３７０が使われている。まわりはコンデンサ等もあり、アルファのPEP66などは付きそうもない。そもそも電源のプラスチックカバーをはずさなければならない(^_^;) |
|
|
 |
|
|

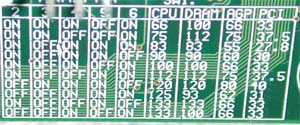

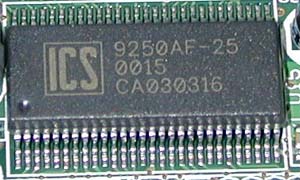

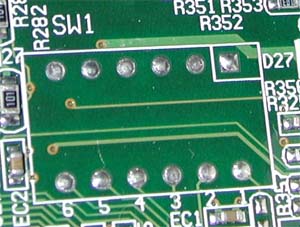

PLLにはICS9250AF-25が使われている。マザー上のシルク印刷では、左記のような組み合わせが出来るようだ。ただし、上の写真のように肝心のSW1が空きランドになっているのでまったく意味がないのは言うまでもない(^_^;) |
|
|

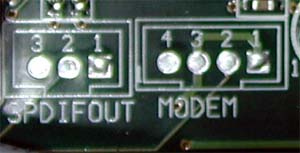

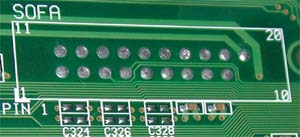

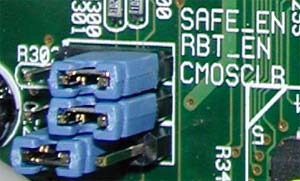

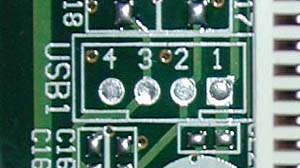

おなじみの空きランドの数々だ。SPDIFOUTは欲しいし、USBは全部４つ使えるはずなので、これもコネクタを付けて欲しかった。筐体も前面に２つのコネクタを付ければ良いだけだ。「SOFA」というわからないランドとシルクに意味が書いてある３つのジャンパもある。 |
|
|
|
|
|

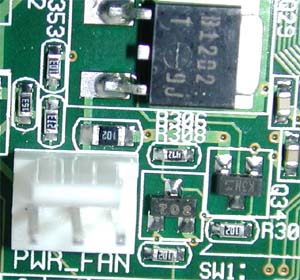

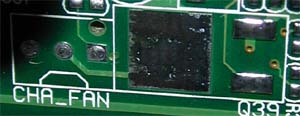

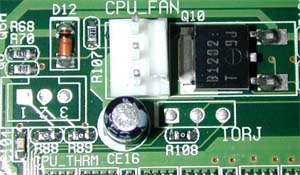

３つのFANコネクタだが、CPU/POWERコネクタは使えるようになっている。ケースFAN用のコネクタは空きになっている。CPU
FANコネクタは使っていないが、たぶん、もっと高クロックのCPUを使用したときのためだろう。 |
|
|
|
|

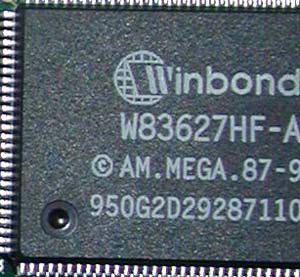

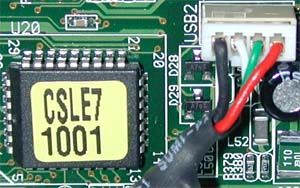

FWHは直づけで、BIOSはAWRDの1001、横に前面用のUSBコネクタが出ている。Winbondの83627も使われている。 |
|
|
