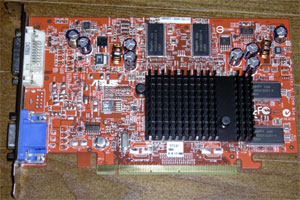

ビデオボードは、Radeon X300。ASUS製で市販版にはない、EXA300LEという物が使われている。X300はX600/800と違い、0.11μmプロセスで製造されている。コア325MHz/メモリ400MHzで４パイプだ。X300にはX300SEと言う物もあるが、違いはメモリのバス幅で、X300が64/128bit両対応、X300SEが64bit対応のみとなる。これは、メモリが、Hynix製“HY5DU281622ET-4”で、128bit対応品であることから、X300の方だと思われる（？）ファンレスはいいですね。 |
|
 |

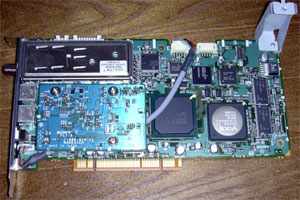

さて、今回の目玉である、新エンコーダーボード、ENX-33、OLIVE。ボード自体は結構長い。 |
|
|
|
|

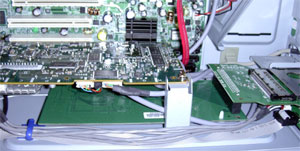

ENX-33は、金具によりきっちり固定される。 |
|
|

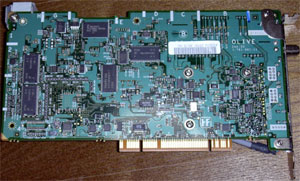

裏面。メモリがかなり多くなっている。 |
|
|

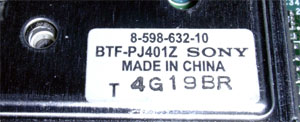

チューナーはENX-18/30などと同様にSONY製のBTF-PJ401Zが使われている。 |
|
|

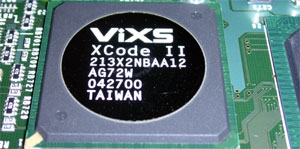

エンコーダーチップには、Type XのX3ビデオサーバーと呼ばれる録画ユニットと同じViXS製の「XCODE2」が使われている。チップ自体は、結構高性能で、1チップでHDストリーム4本同時処理ができたり、高速なトランスコード／トランスレート機能などを持つ。もちろん、VBRやMPEG4などにも対応している。
|
|
|

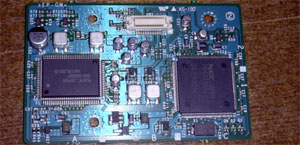

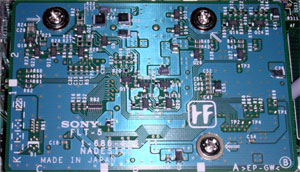

高画質部分は従来通りサブボード形式となっており、ENX-18のものがそのまま流用されている。FLT-5(NADESICO)のまま。左のチップがNEC製のD64083で3次元Y/C分離、右のチップがD64031でゴーストリデューサーである。 |
|
|
|
|

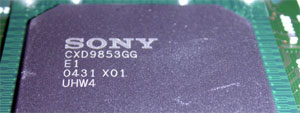

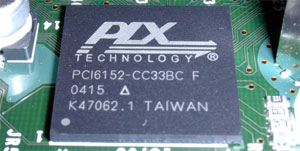

従来、SONY製のCXD9592で、PCIブリッジ、AV信号処理、３次元DNRの機能をもっていたが、PCIブリッジは、PLX製のPCI6152-CC33BCが使われていることから、それ以外のAV信号処理、３次元DNRの機能などをCXD9853が持っている（？）と思われる。 |
|
|
|
|

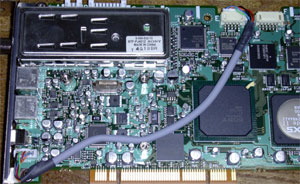

ENX-33は、なぜかケーブルが１本ある。背面のi.Link(TS専用)がボード上のIEEE1394コネクタに繋がっているのである。これは、Type Xを想定していると思われる。これによって、筐体のi.Link(TS専用)を使用できるようにしていると思われる。もう一つのIEEE1394はマザーのIEEE1394とつながっている。 |
|
|

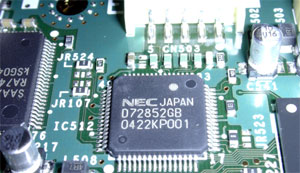

２つあるボード上のIEEE1394コネクタは、NEC製のPHYである、D72852に繋がっている。μPD72852はIEEE1394a- 2000準拠の2ポート物理層LSIである。 |
|
|

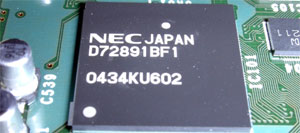

そして、μPD72852はμPD72891に繋がっている。μPD72891は，ディジタルAV機器向けに開発されたIEEE1394 Linkレイヤ・コントローラである。コピー・プロテクション機能対応（5C-DTCP対応）。
|
|
|
|
