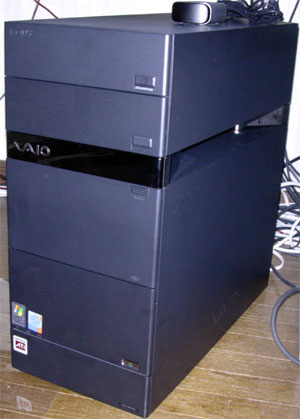

筐体は、例のすきま（笑）のためドライブ１つ分高くなっている。やっぱり並べると従来のRXが一番良いような気がする(^_^;)
各種カードスロットがFDD下に戻ったため、スライドドアが採用されているが、壊れやすそう？

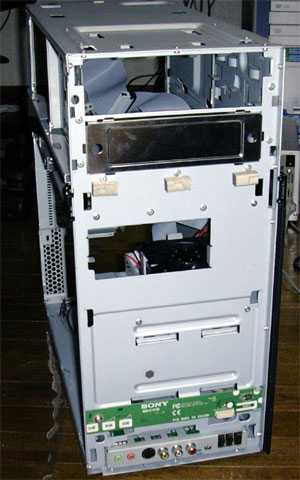

前面のプラスチック部分は簡単にはずれるようになっており、ドライブの交換、増設がしやすくなっている。YANは１ドライブモデルのため、５インチベイの下は蓋がしてあるが、簡単に増設できるようになっている。もちろん、アクセスLEDは完全にカバーで隠れるため、おなじみ、IDE2のアクセスLEDは完全にファームが対応しているドライブでないと不便ではあるが。
|
|
|
|

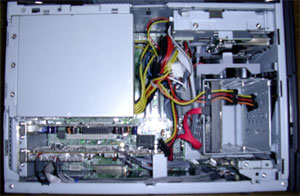

Type Rは、上の部分と下の部分に分かれているが、下は結構ぎっしりだ。メモリ増設は電源をはずした方が楽ではある。電源は３つのねじをはずさなければならない。 |
|
|

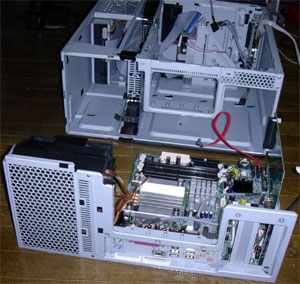

Type Rではマザーボードがサブフレーム（？）にのせてあり、後ろに引き抜くようになっている。もちろん、ヒートパイプと大型ヒートシンク＆大型FANも一緒にくっついてくる。 |
|
|

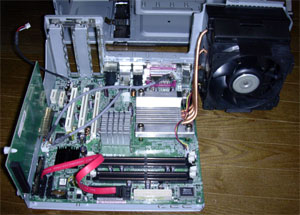

左がサブフレーム（？）を前から見たものだ。ヒートシンクとFANの大きさがわかるだろう。重いしでかい。４本のヒートパイプで繋がっている。CPU交換するにはここまで分解する必要があるだろう。 |
|
|
|

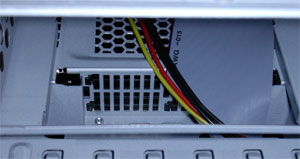

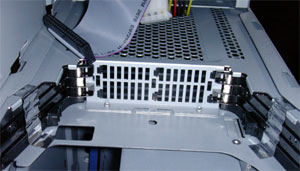

クーリングが気になる人も多いだろうと思うので左に写真を載せる。上が前の部分、下が後ろだ。前はここから下に空気が流れるにはFDDのフレームが結構じゃまになる。ドライブの方には流れるだろう。後ろの部分はそのまま大型FANに行くようになっている。 |
|
|
|
|

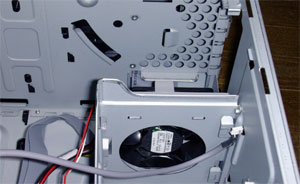

左はHDD用のFANだ。向きは下向きなので、HDDに空気を吹き付ける流れとなる。写真を見ればわかるが、上の穴はかなりふさがっている(^_^;)さらに、FDDと各種メモリリーダーが間にはいるので、例のすきま部分から綺麗に流れると言うことではなさそうだ。 |
|
 |

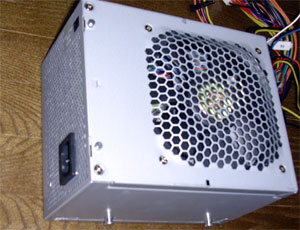

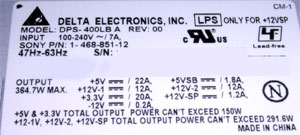

電源はDELTA製のDPS-400が使われている。出力は大幅に大きくなっている。RZがトータル295.4Wであったのに対し、364.7Wとなっている。特に12Vが強化されているようだ。 |
|
|
|
|
|
