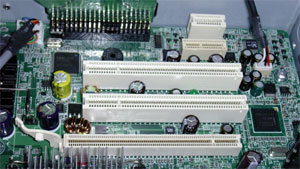

マザーボードには、RA70/60に引き続き、ASUS製のPTGD2-VX REV 1.04が使われている。変更点はない。VAIO専用品で、写真手前からPCI Express×16、PCI、PCI、PCI Express×１、MODEMスロットとなっている。PCI-E×１とモデムスロットはコネクタは違うが、排他使用となる。モデムスロットの横になるのがPCカードスロット用の専用PCIコネクタだ。
BIOSは２００２となっている。
|
 |
|
|
|

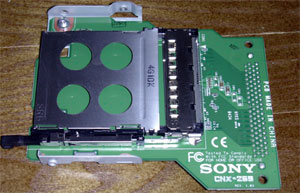

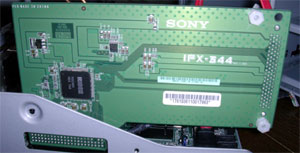

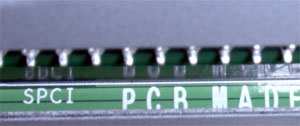

RA70/60から、PCカードスロットは、SPCIとかかれた専用PCIコネクタ経由で接続され、PCIスロットを占有しなくなっている。IFX-344とかかれた専用ボード上に、RICOH製R5C485が載せられており、CNX-269と書かれたスロット部が載ったサブボードと接続されている。PCカードスロットが貴重なPCIスロットを占有しなくなったのはとても良いが、実質PCI-E×１は現時点では使い道がないので(^_^;)、空きPCIは１つということになる。PCI-Eのボード類が出てくれば話は違うが。 |
|
|
|
|
|
|
|

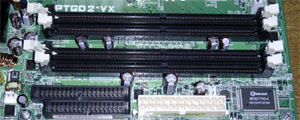

メモリはDDR2-533で、４つのスロットがある。その下には、パラレルIDE用のコネクタとFDDコネクタがある。 |
|
|

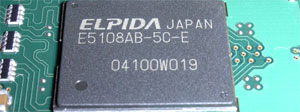

メモリには、ELPIDA製の純正が使われていた。ALL JAPAN製。DDR2-533で、CL4の純正モジュールだ。 |
|
|
|
|
|
PTGD2-VXはICH6Rを使用しているため、Serial ATAによるRAIDがIAAによって実現できる。ICH6Rもヒートシンクがついている。 |
|
|

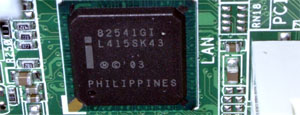

LANチップにはINTEL製の82541GIが使われている。当然PCI接続。 |
|
|

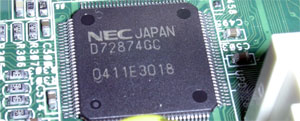

1394はおなじみ、NEC製のD72874。LINK-PHYの１チップタイプだ。 |
|
|

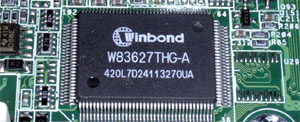

SUPER I/OにはWinbondのW83627THGが使われていた。 |
|
|

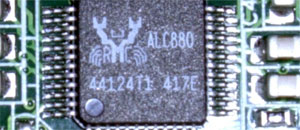

Audioチップは、かにマークでおなじみのRealtek製のALC880が使われており、HD Audio Codec対応だ。 |
|
|
|
