SONY P4B266-LM(Intel845D+Soclet478) YAN's VAIO SITE - P4B266-LM Rev1.02 REVIEW - 2002.1.27

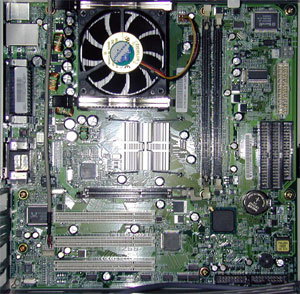

P4B-LXのi845D版とも言えるP4B266-LMと名付けられたマザーがRX55には使われている。もちろん、DDR-SDRAM(PC2100)をサポートする。そのほかのレイアウトは基本的にP4B-LXとほぼ同じだ。

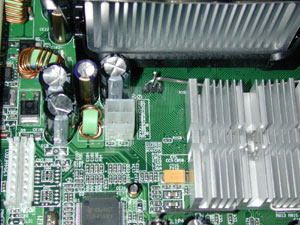

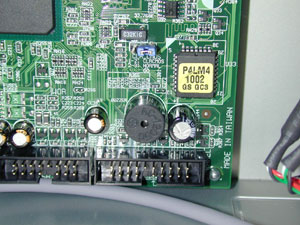

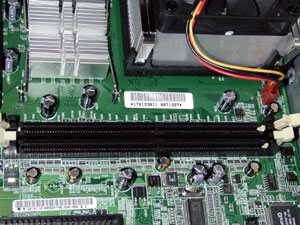

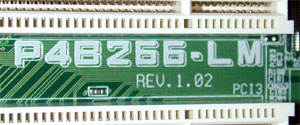

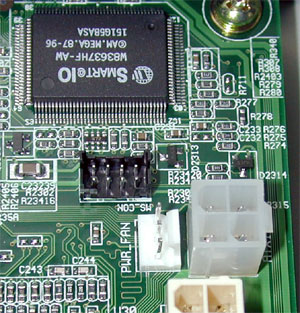

型番はP4B266-LM。市販されているのはP4B266-Mでレイアウト等全然違う。使用される845はB STEPといわれるi845Dだ。立て続けに８４５にマイナーチェンジが行われるが、早ければ３月にもi845Gと呼ばれる845が登場するため、短命かもしれない。 BIOSは、1002でノースウッドはたぶん、使えるだろう。LBA48bitをサポートしていれば、127GオーバーもBIOSで認識するのだが、そこまでは試していない。ただ、最近のASUSのBIOSは徐々にLBA48をサポートしてきているので、可能性がないわけではない。 ATX12Vのコネクタ（実はもう一つある）と電源用のコントロールコネクタ（PWR_FAN)だ。市販のP4B-LXではこの２つのコネクタは空きで使われていいなかった。（つまり、VAIOのためのコネクタ＝ここが市販とRX53のP4B-LXの違いであった）I/Oには、Smart@IOと書かれた、W83637HF-AWが使われている。型番から従来のWinbondと同じもののようだ。名前が変わったのだろうか？(^_^;)手前のコネクタは、MS_CONは、その名の通り、MemoryStick Connectorのことだろう。ここにRX55ではMemryStickスロットはつながれ、直接ICH2とやりとりする。市販のP4B-M／P4Bにはこれと同様の働きをするコネクタがあった。 左がもう一つのATX12Vのコネクタ。市販のP4B-LXではこちらにしかついていなかった。どちらにもコネクタがつけられているが、電源からのコードの長さの関係か、こちらは使われていない。IEEE1394には、TI製のTSB12LV26/TSB41AB3がRX63と同様に使われている。クロックにはICS950209CFが使われている。LANチップはおなじみの、RTL8100だ。 その他のチップ類は、従来のものとほぼ同じものが使われているが、AC97のCODECチップは、AD1881Aに戻っている(^_^;) DDR-SDRAMスロットは２スロットで最大２Gをサポートする（はず）。とりあえず、512Mbyte（バルク-CL2)をたしたが何の問題もなく認識した。
