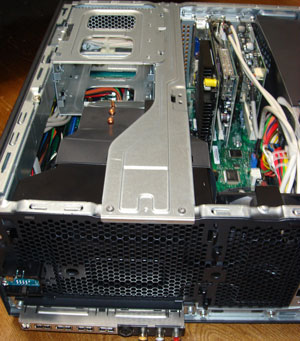

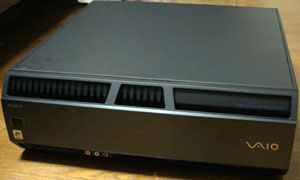

本体は大きく３つのブロックに分かれており、CPUブロック、中央FANからスロットへのブロック、HDDから電源へのブロック。熱源を黒い板で分けており、さすがBTXという配置だ。HDD隠しベイはいらないと思うが。 |
|
|
|

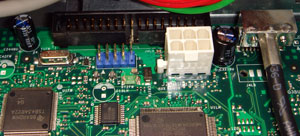

写真上のように、FDDコネクタと補助電源用6pinもあるが使用されていない。手前の青いコネクタは1394ヘッダ。左下のチップがマザー上に実装されているTI製のTSB43AB22Aだ。1チップのPHY/Link-Layer Controllerだ。2port。アクセスユニットの1394はこれとは別チップで、例のケーブルでのばしているわけではない。右のシールドケーブルはPCIexpressヘッダ。これが、アクセスユニットにのびている。ヘッダ自体はRCと同じものだ。

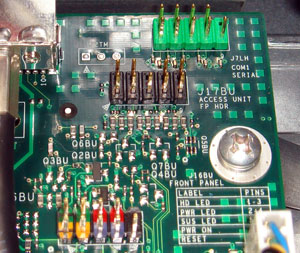

写真下の緑のコネクタは未使用のSERIALヘッダ。何に使うつもりだったんだろう(笑）その下はアクセスユニットに使用されているパワースイッチやLEDのヘッダ。ACCESS UNITと書かれていることからもこれが専用マザーであることがわかる。その下のカラフルなコネクタが本体のスイッチ／LEDのヘッダ。
|
|
|
|
|

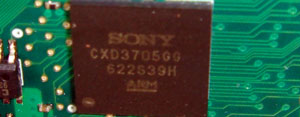

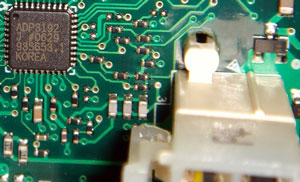

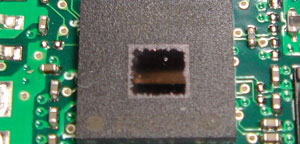

マザー上にはARMプロセッサ内蔵のCXD3705とANALOG DEVICES製のADP3192と呼ばれる電源コントローラが使われていた。 |
 |
|
|

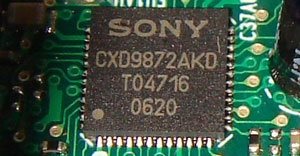

Sound Realityと呼ばれるDSD対応のCXD9872が使われているのもおなじみになった(笑） |
|
|
LANチップには、INTEL製のPCIexpress接続の82566DCが使われていた。 |
|
|
|

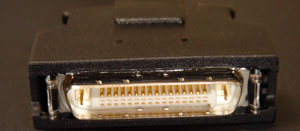

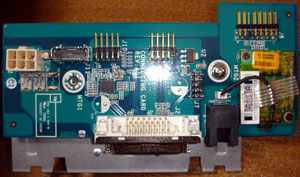

アクセスユニットをつなぐボードがこのCONNECTING CARDだ。ボード一番左の6pinコネクタが電源で、ビデオボードの6pin電源と同じものだ。その隣がPCIexpressヘッダ。それをP12EQXと書かれたチップで調整してアクセスユニットまで導いている。残り3つは、USBとAUDIO、そしてスイッチ／LEDのヘッダ関係だ。つまり、この専用コネクタでは、USB2ポート、AUDIO関係、スイッチ関係、PCIexpress、電源をつないでいることになる。
右のサブボードはモデム。その隣のコネクタモデム用のコネクタ。もう、いらないと思うんですけど(笑）
|
|
|
|
|
|
|

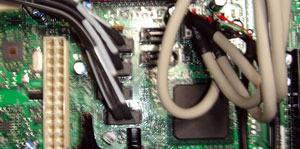

Srialコネクタ６つあり、マザー上にもコネクタがある。４つはHDDベイ用で、のこり２つが空いている。しかし、ケーブルはついていないし、ここを見るためにはCONNECTING CARDを外す必要がある。 |
|
|
|
|
もともと、P965/G965はパラレルIDEをサポートしておらず、別チップで実現しなければならないため、このようなセパレートは実現しやすかったのであろう。他の市販マザーでも、マザー上でPCI接続のIDEをサポートチップでパラレルIDEをサポートを実現しているので、この方式でDVDドライブ等を接続するしかない。 |
|
|
|
