PCV-RX72 REVIEW

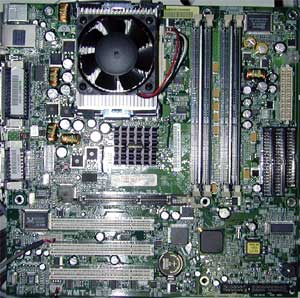

Socket423という短命に終わる現行P4マザーP4T-MのOEM専用バージョン、WMT-LEがRX72では使われている。実際にはP4T-Mとほぼ同じパターンを持つ。チップの構成等も全く同じだ。

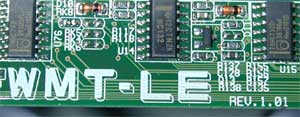

	マザーボードは今回からWMT-LEという型番に変更され、REV 1.01となっている。

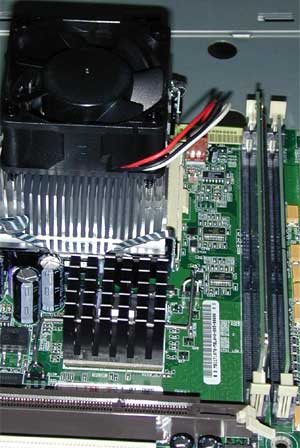

	さすがにP4-1.7GHzなどという大消費電力のCPUを実装しているだけあって、ものすごい大きさのヒートシンクが使われている。手前のシンクがi850だ。

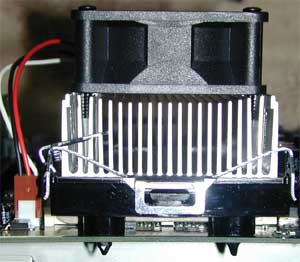

	CPU FANもものすごい(^_^;)マザーに固定されている。FANは普通の6cm FANである。

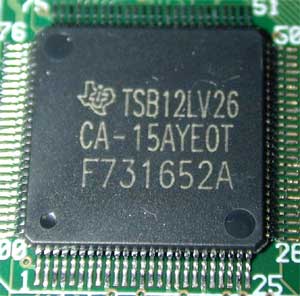

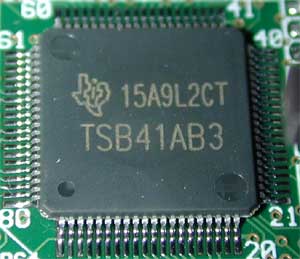

	ＴＩ製のIEEE1394チップもRX51と同じものが使われていた。TSB41AB3は3portのＰＨＹチップだ。従来のTSB41LV03/Aの新型。TSB12LV26はメルコのIL3などと同じチップだ。

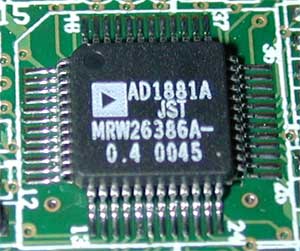

	オンボード音源はいつものYMFではなく、ASUSマザーではおなじみのアナログデバイス製のAD1881Aが使われている。オンボードLAN等も同じものRTL8139Cが使われていた。

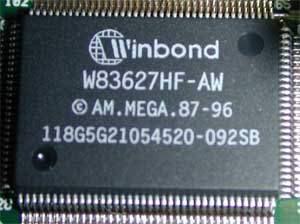

	I/OチップもおなじみWinbond製のW83627HFが使われている。

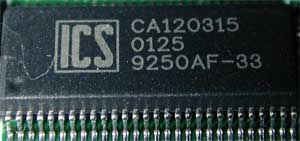

	クロックにはICS製9250AF-33が使われている。

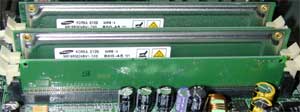

	メモリにはRD-RAMが使われている。４スロットだが、２枚ずつささなければならないために、64MBが２枚刺さっている。空きスロットにはダミーが刺さっている。RIMM自体はSAMSONG製のPC800仕様のものが使われている。
