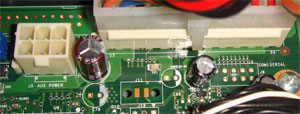

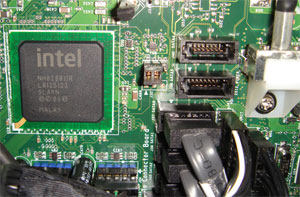

まずは、本体ユニット。チップセットの変更に伴いマザーボードも新しくなっている。細かい改良だが、CPUファン後ろのＨＤＤベイ用のSATAコネクタ#4と#5がMain Unit Connector Boardを外さなくてもいいように位置が手前に変更されている。つまり、上から#4、#5、#0、#1、#2、#3という変則的な並びになっている。あわせて、PCIexpress Headerが電源側からMain Unit Connector Boardのすぐそばに移動している。RM90Sでは、コネクタがついていたFDDコネクタとSerialコネクタは空きランドとなっている。Main Unit Connector BoardもCNX-369となっている。
そのほかのチップはRM90Sと同じ。1394は、TSB43AB22A、LANは、INTEL製の82566D、サウンドは、SONYのSound Realityと呼ばれるDSD対応のCXD9872であった。
|
|
|
|
|
|
|
|

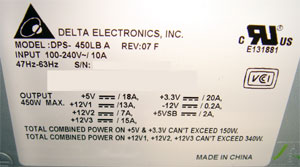

電源は型番こそRM90Sと同じDPS-450であるが、REVが07となり、１２Vの配分が若干変更になっている。アクセスユニットの負担でしょうか？ |
|
|

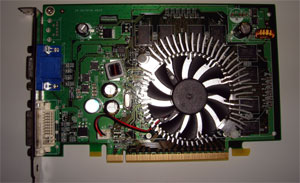

今更のGeFORCE8。特に書くことはありません。ごくふつうの8500GT。 |
|
|
|
MPEGボードは、ENX-39、DEIGOでRC/RM90と全く同じ。なのだが、Revが2.02から2.01になぜか戻っている。もしかして大量在庫？（笑）

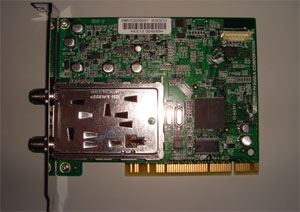

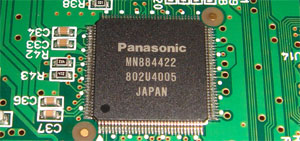

地上デジタル／BS／CSボードはピクセラ製のPIX-DT011にから、PIX-DT012に変更されている。ピクセラの市販版もDT012なので、同じものかもしれない。チューナー、チップともDT011と同じであるが、OFDM、復調 LSIがMN884422に変更されていた。
|
 |
|
|
メモリはELPIDA。中国製。 |
|
|
|
