ASUS P3B-1394(P2B-AEとの比較)

　ASUSのP3B-1394は、P2B-AEとほぼ同じ基盤である。OEM専用マザーとほぼ同じ物が出ていることは珍しいことだ。そのため、VAIO専用に実現されている機能が基盤上に残されているのだ。よって、わずかな改造でP2B-AEとほぼ同じ状態に持っていくことが出来るのだ。さらに、FSBが自由に設定できる利点もある。P2B-AEユーザーもクロックアップ等をおこなうのであれば、交換するメリットは十分にある。そこで、その違いをまとめておく。

１．P2B-AEとP3B-1394の違い

　Revによっての違いもあるが、ここでは、P2B-AEとP3B-1394の違いに絞って考える。なお、この調査結果はYANが独自に調査・推測・実験・検証した物です。間違い等があるかもしれないことを先に述べておく
　まず、配線コネクタだが、ソケットになっているだけで配列等は同じだ。このソケット部分だけ手に入れることが出来れば同じようにすることが出来る。考慮する必要はない

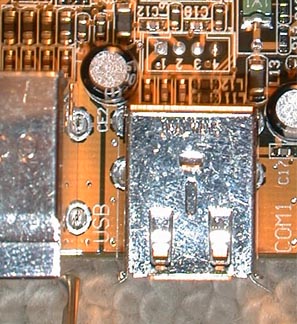

　USBコネクタは大事である。P3B-1394の場合は一般的な２段になっている（写真のような前面用のコネクタを持っていない）ので前面USBコネクタが使用できなくなる。（使用できるようにするには後述する改造が必要になる）

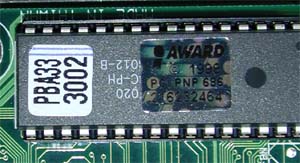

　当然のようにBIOSが違う。SONYのベンダ名が入っていないため、DVgateやGIGApocket等が使えなくなる。使用できるようにするためには、DMI情報を元の機種にあわせて書き替える必要がある。

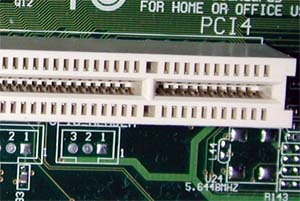

　そして、知られていないことだが、PCI3のスロットも違う。一番下のPCIスロットは本来PC CARD&FAXモデムの複合PCIカードが刺さっているが、前々からＹＡＮは変だと思っていた。それは、このPC CARDスロットがCARD BUSだけでなく従来の16bitカードも使えるからだ。詳しくは省くが、Windows98では、PCIC(PCI-Card bus bridge chip)がモード１に設定されており、PCI-INTはカード検出のみに使用され、実際のIRQはISA-IRQにルーティングされるようになっているからだ。つまり、簡単に言うとISA-IRQルーティング用のサブボードが必要なのである。実際、この複合カードのパターンを追ってみると、RICHOのチップからサブボード用のパターンがのびており、コネクタが付けられるようになっている。しかし、このサブボード用のコネクタは実際には空きランドになっているのだ。すると、このISA-IRQルーティング用の配線がＰＣＩの空きを使って配線されている可能性がある。実際に実験してみたが、PCI3にさすと認識する16bitカードがPCI2にさすと認識しなくなるのだ。同じ理由でP3B-1394のPCI3にさしても16bitカードを認識しなくなる。

２．P2B-AEと同じ使用にするためには

　これらの記事はマザーボードに半田を入れたりするために、危険をともなう。失敗するとマザーボード以外の部分もこわれる可能性がある。

　※前面USB用コネクタをつける

　これを付けることによって、前面USBが使えるだけでなく、USBが２つ使えるようになるメリットは大きい。
　P3B-1394にはこのコネクタ用の空きランドがある。これにコネクタを半田付けするのである。同じ形の4pinコネクタを用意してただ、半田付けするだけである。

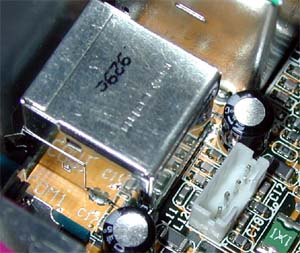

　写真左が取り付け後である。１本ずつ丁寧に行えば難しくはない。特に工夫はない。

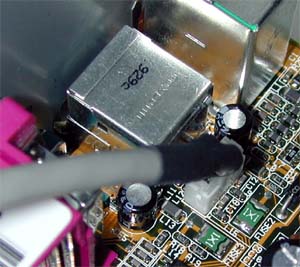

　写真左が実際に配線したものだ。この状態でＵＳＢの動作チェックをしたが、問題なく動作している。背面のＵＳＢと前面のＵＳＢを同時に使用してみたが問題がなかった。ちなみに、背面の２段ＵＳＢの上の部分はPCV-Rの筐体に入れるとカバーに覆われ、使用不能になるので間違ってさしてしまうようなことはない。

　※PCI#3をPC CARD PCIカード対応にする

　実は、ＹＡＮのP3B-1394は半田がたくさんしてある（笑）謎のパターンやRevによる違い、JUMP FREEモード等である。P2B-AEとの違いを検証するためにチップ抵抗の移動もしていたのだ。しかし、たくさん動かしたので（笑）どれかわからなくなっていたのだが、（１つずつ元に戻して検証しようと思っているところにR63Kがきたので、CUSL2-Mの交換・検証に主力がうつっていた(^_^;)）ＢＵＮさんからメールを頂いたので、その情報を元に検証した。（BUNさんありがとうございます）

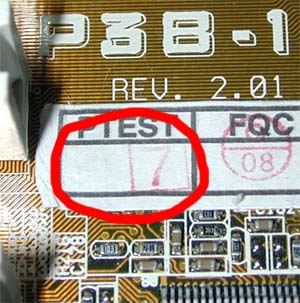

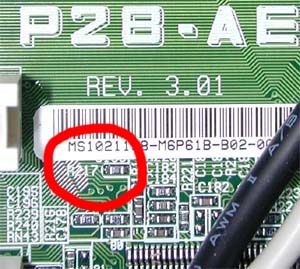

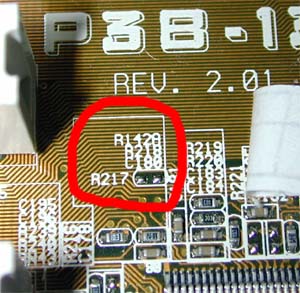

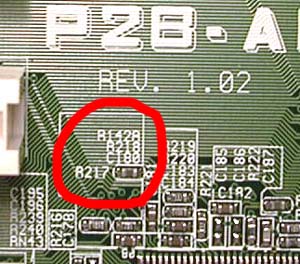

　写真を見比べてみれば一目瞭然である。P2B-AEには（Rev1.02/2.01/3.01すべて)R142Aの部分に０オームのチップ抵抗が付いているが、P3B-1394では空きランドになっている。なお写真右上のように検印シールで隠れている場合があるので、はがすと写真右下のように表れてくる。ここに０オームのチップ抵抗を付ければ良いのである。無い場合はそのままジャンプしても良いだろう。この改造によってPCI#3においてPC CARD用PCIカードが使えるようになる。

　※その他の違い

　PWR_FAN端子が若干違う（１２Ｖ出力）。が特に無視できる部分なので割愛する。
