ASUS P3B-1394(micro ATX)

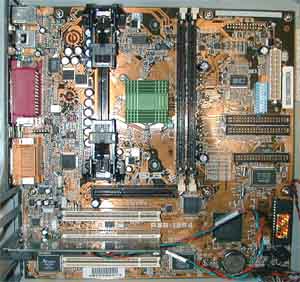

前々から噂のあったIEEE1394端子装備のＰ３Ｂ−１３９４を入手した。見ての通り、microATXだ。SLOT 1でDIMMが２本、AGPが１本、PCIが３本という構成だ。

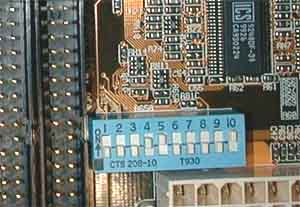

クロック切り替えはDIPスイッチを使う。細かい設定も出来るが最高は133MHzまでしかない。だが、133MHzには1/4のPCIクロックがあるのでＹＡＮは133*4.5=600MHzで常用している。しかし、実際PLLにはICS 9248-39が使われているので、140/150も使えるはずである。SoftFSB等で設定できるので、DIP-SWの組み合わせを探して見た。
DIP
6
7
8
9
10
140MHz
off
on
on
off
off
150MHz
off
off
on
off
off 上記の組み合わせで、 設定できることがわかった。しかし、P3B-1394は一連のASUS系のマザーボードと違い、3.3Vは電源の物がそのまま使われているようですし、CPUのCORE電圧も変更できない。よって、クロックアップ耐性は低い。幸い、ＹＡＮにはノーマル電圧のまま150MHz等で動くメモリ/AGP/CPUがあるのでテストしたが、一応、安定して使えている。
AU8830A2がオンボードで乗っているので音源が必要ないので十分な拡張性と言える。逆に小さい筐体が使えるメリットがある。

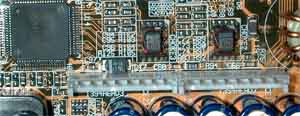

肝心のIEEE1394ですが、Chip自体はTI製のものが使われている。TSB12LV22とTSB41LV03だ。最近のDV機器はほとんどがこのTI製らしい
通常、 2ND Serial端子がある場所に6pinのIEEE1394が出ている。PCIのブラケットの形で6pinと4pin(DV端子)が増設できるがもちろん、貴重なPCIが１本減ることになる。ブラケットとマザーボードは専用の端子でつなぐ。 今のところ、Windows98SecondEdtionを使用しているので、ドライバなどは標準で入っているので追加の必要はない。しかも、SecondEditionからは、今まで各社バラバラであったVCRコントロールが、Microsooftの標準のプロトコルが使えるので、これも必要なくなった。ＹＡＮの環境にあるDV機器はこれでほぼ使えている
P3B-1394には、ＹＡＮが確認できただけでも３つのRevがある。Rev 1.02/2.01/2.02である。一番最初に買ってきた物は、Rev 1.02でBIOSは2001であった。次に、Rev 2.01というものに変わったのだが、かなり、大きな変更が施されている。
FDDコネクタの上に2ND SIRIAL用のコネクタが新設
と、結構違うが基本的な構成／チップ等は変わっていない。最近では Rev 2.02という物になったが、
である。ＹＡＮの確認した範囲ではBIOSも2002になっていた。
