ASUS CUSL2-M (Micro ATX)

　

　ASUSのi815E使用のMicroATXマザーCUSL2-Mを入手したので簡単なREVIEWを書いてみた。VAIO R63Kに採用されているCUSL-LE(OEM用)とは全然レイアウトが違う。後ほど、P3B-1394(440BX) vs CUSL-LE(i815) vs CUSL2-M(i815E)のベンチ等の比較をしたので参考までに載せておく。

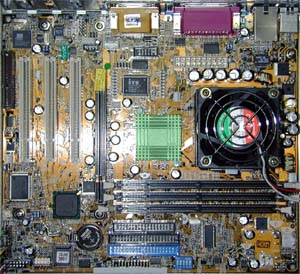

　上記の写真のように、箱のデザインも今までの物と変わっている。ＹＡＮはこちらの方がセンスがよいと思う（笑）Socket370のMicroATXマザーで、AGP PROスロットが１つ、PCIが２つ、PCI/CNR兼用が１つ持っている。DIMMスロットも３本になっている。ボードのRevは1.03である。　

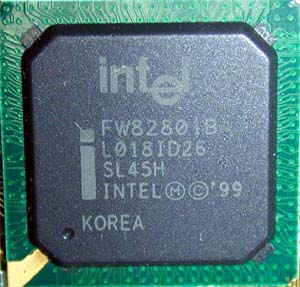

　FW82815は既にR63Kのところで写真を載せているので割愛するが、815EとなっているCUSL2-MではICH2と呼ばれるFW82801BAがのっている。ATA100/6SP AC97/4USBなどがICH(FW82801AA)と較べての特徴となる。

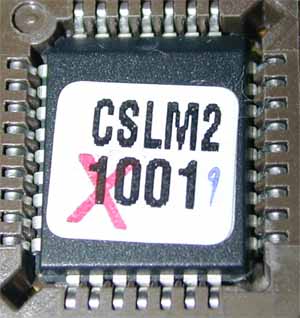

　BIOSにはFWHが使われており、OEM専用のCUSL-LEと違い、ソケットが使われている。なぜか1001というバージョン番号にばつが付いており、９と手書きされているにもかかわらず、起動時のBIOSは１００１である(^_^;)？？

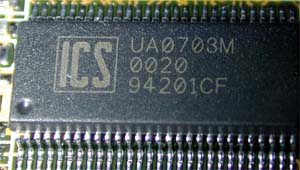

　PLLにはICSの94201CFというものが使われている。R63KのCUSL-LEではICSの9250AF-25だったので全然違う物が使われている。

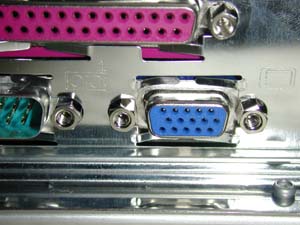

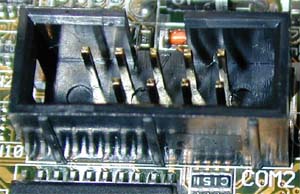

　　通常2ndシリアル端子の部分はチップセット内蔵のグラフィック用のCRT端子が付く。ボード上にはCOM2端子が出ているが、ブラケットは付属していない。よって、事実上使えない。
