VAIO PCV-R

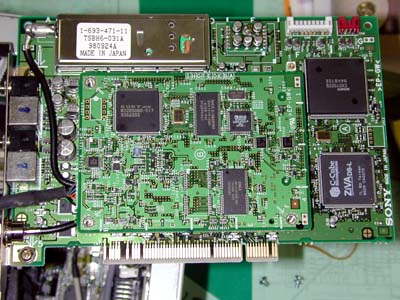

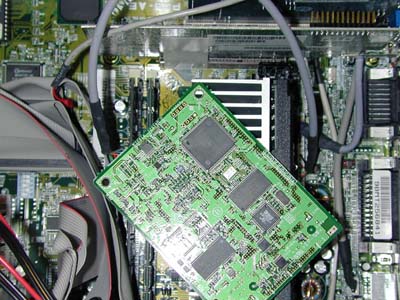

 R6*/7*のMPEG2ボードにはDV-ANALOGの機能が付いている。R5*のボードとENX-11で型番は同じなのだが、サブボードが載っており(上写真)P2B-AE上のi.LINKコネクタと繋がっている(下写真)

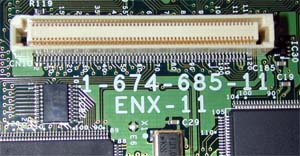

 というわけで、R5*シリーズ用のENX-11では空きランドになっている部分にコネクタがついているのだ。

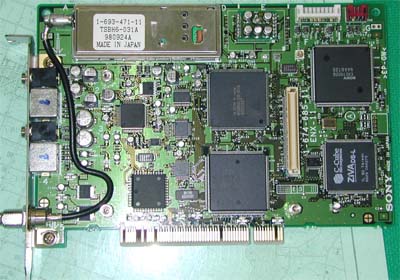

 右上の写真はサブコネクタをはずした状態である。

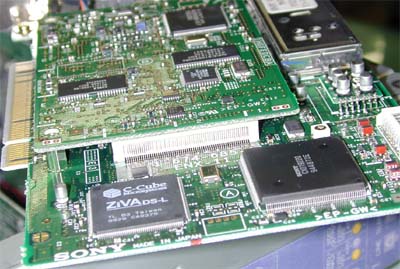

 横から見るとこのようについている。

 サブボードのみの表と裏である。SONY製のチップとNECのチップが載っている。このサブボードがDVとアナログの変換を行っている部分だ。メモリらしき物も載っている。
