VAIO PCV-R

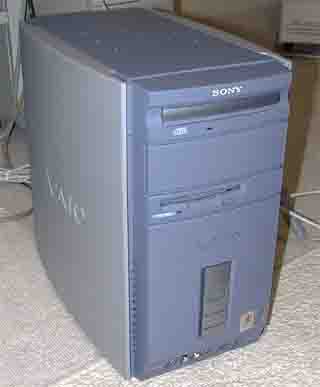

SONY VAIO PCV-Rシリーズについてある程度調査できたので報告がてらまとめてみた。以前、職場のS720について簡単に書いたが、Sシリーズから大きく、
マザーにグラフィックチップがOn-board（G200)だったのが、AGPスロットにRAGE 128GL/VRに
マザーボードはＰ２Ｂ−ＡＥと書かれたものが使われている。ASUSのOEMらしい。

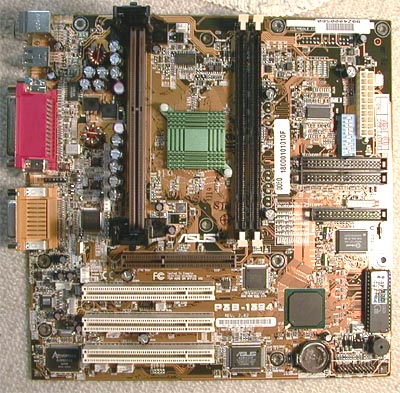

右の写真はASUSから出ているP3B-1394である。ほぼ同じ物？PCV-R50/60/70に使われているP2B-AEはREV 1.02と書かれている物が使われている（確認した物は）先日、PCV-R71を見る機会があったので、確認したところ、REV 2.01という物に変わっていた。P3B-1394も、最初に購入した物はREV 1.02と書かれた物であるが、次に買った物はREV 2.01という物に変わっていた。現在では上記の写真にある、REV 2.02になっている。
P2B-AE P3B-1394 Rev 1.02 1004a Rev 1.02 2001 Rev 2.01 2002 Rev 2.01 2001/2002 SONYサイト 3002U Rev 2.02 2002 上の表にBIOSとの関係（調査できた物の分）を表してみた。Rev 1.**からRev 2.**へは、大きくデザインが変わっている。Rev 1.**とRev 2.**の違いはP3B-1394Reviewを参照してもらうとして、VAIOのP2B-AEのRev 2.01ではセカンドシリアル用コネクタは空きランドになっていた。そのかわり、右上にある「PADDLE_CON」と書かれているコネクタがP3B-1394 Rev 2.0*では空きランドになっていたのに対してP2B-AE Rev 2.01ではコネクタが実装されていた。何のコネクタだろう？PCV-R*1シリーズでは配線は繋がっていない。
