RX筐体 端子情報 YAN's LABO - ＲＸ端子情報 - 2003.10.20
さて、いよいよＹＡＮもＲＺ筐体に移行したのに伴い、ＲＸは改造ベースにしようと予定している。そこで、ＲＸ関係の端子の情報をまとめたので一応公開することにした。なお、ここに書いてある情報は、ＹＡＮが勝手にまとめたものであって、間違いがある可能性があります。この情報を使って機器が故障したり、火を噴いたりしても一切責任はとりませんので、あくまでも、それぞれの自己責任にてお読みください。

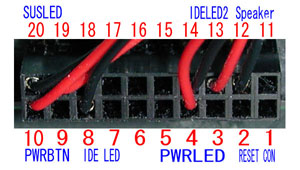

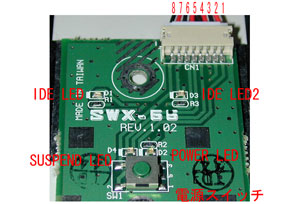

まずは、System panelconnectors関係。「＋５V]は、SWX-66上の各LED用で、D4と書かれたSuspend LED以外のIDE/IDE2/POWER LEDの３つが各R1/R3/R2でPULL UPされているようだ。

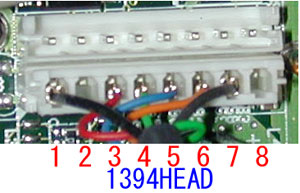

マザー上の1394HEADのアサイン。

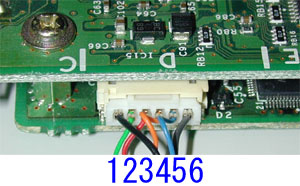

ENX-13/17上のMDL-10の1394コネクタのピンアサイン。

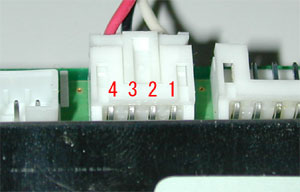

ENX-13/17上のAUDIOコネクタのピンアサイン。
